Определить силу давления жидкости на криволинейный затвор АВ, представляющий собой часть цилиндрической поверхности, если глубина перед затвором H, α = 60°, ширина затвора b.

«Определить силу давления жидкости на криволинейный затвор АВ, представляющий собой часть цилиндрической поверхности, если глубина перед затвором H, α = 60°, ширина затвора b.»
  • Гидравлика

Условие:

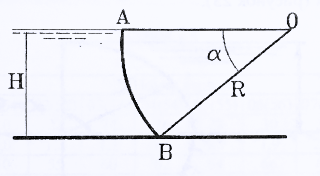

Определить силу давления жидкости на криволинейный затвор АВ, представляющий собой часть цилиндрической поверхности, если глубина перед затвором H, α = 60°, ширина затвора b.

Дано:

b = 12 м, Н = 3,5м, α = 60º.

Определить:

силу давления жидкости на криволинейный затвор АВ.

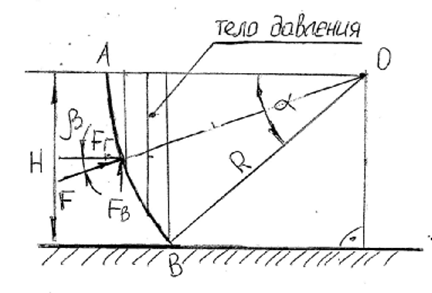

Решение:

Горизонтальная составляющая давления воды (слева):

FГ = ghCS,

hC = H/2 = 3,5/2 = 1,75 м - глубина погруж...
