Условие задачи

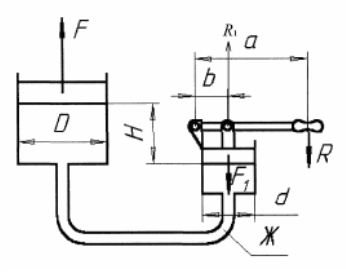

Определить силу прессования F, развиваемую гидравлическим прессом, у которого диаметр большего плунжера D, диаметр меньшего плунжера d. Больший плунжер расположен выше меньшего на величину Н, рабочая жидкость Ж, усилие приложенное к рукоятке, R.
Исходные данные: Ж – глицерин; R = 150Н; Н = 1,5м; D = 700мм; d = 180мм; а = 1000мм; b = 100мм.
Ответ
Реакцию плунжера от воздействия рычага найдем, составив уравнение моментов относительно оси вращения рычага:
Сила давления на малый плунжер:
F1 = R1 = 1500H.
Избыточное давление жидкости под малым плунжером:
- площадь малого плунжера;
