Условие задачи

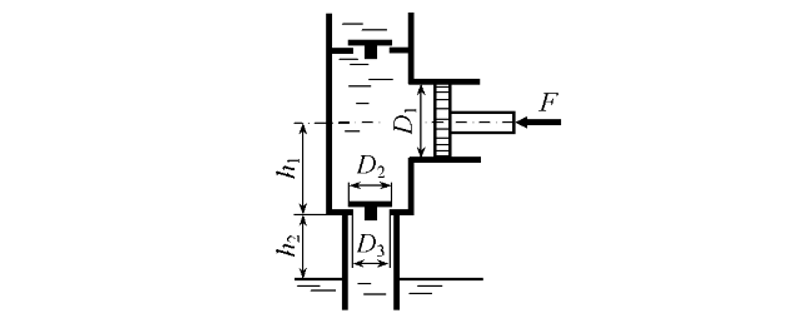

Определить силу, прижимающую всасывающий клапан диаметром D2 = 150 мм к седлу, имеющему диаметр D3 = 80 мм, если диаметр насосного цилиндра D1 = 250 мм, а усилие, действующее на шток, Р = 500 Н. Седло клапана расположено ниже оси цилиндра на h1 = 0,5 м и выше свободной поверхности жидкости на h2 = 4,5 м, причем труба под клапаном заполнена водой.
Ответ
Избыточное давление внутри полости насоса:
На клапан со стороны поршневой полости насоса действует равнодействующая сила гидростатического давления:
