Определить: силы избыточного гидростатического давления на 1 м.п. длины стенки; положение центров давления; запас устойчивости k на опрокидывание подпорной стенки.

«Определить: силы избыточного гидростатического давления на 1 м.п. длины стенки; положение центров давления; запас устойчивости k на опрокидывание подпорной стенки.»
  • Гидравлика

Условие:

Определить коэффициент устойчивости подпорной стенки относительно ребра О. Стенка свободно покоится на непроницаемом основании (смотри рис.1).

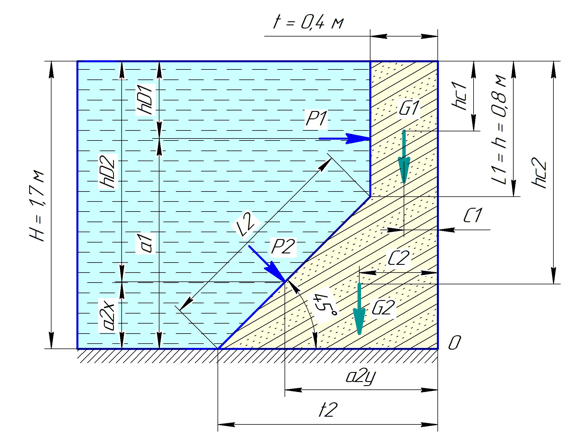

Рис.1

Расчет выполнить для 1м.п. стенки.

Плотность материала стенки ρс=2300 кг/м3.

Плотность воды ρв=1000 кг/м3.

Ускорение свободного падения g=9,81 м/с2.

Определить:

1.     Силы избыточного гидростатического давления на 1 м.п. длины стенки.

2.     Положение центров давления.

3.     Запас устойчивости k на опрокидывание подпорной стенки.

Решение:

Определяем силы избыточного гидростатического давления на 1 м.п. длины плоской стенки по формуле:

P = вghcw , Н,

где w площадь поверхности стены, м2;

hc расстояние от поверхности воды до центра тяжести поверхности стены, м;

hc1=h/2=0,8/2=0,4 м;

w1=L1x1=0,8x1=0,8 м2;

теперь вычисляем силу избыточного давления для вертикального участка:

Р1=1000х9,81х0,4х0,8=3139,2 Н.

Аналогично для наклонного участка:

hc2=h+(H-h)/2=0,8+(1,7-0,8)/2=1,25 м;

w2=(H-h)/sinx1=(1,7-0,8)/sin45x1=1,273 м2;

Р2=1000х9,81х1,25х1,273=15610 Н.

Для вычисления опрокидывающих моментов предварительно определяем положение цен...
