Определить: скорость движения воды и потери напора (по длине и местные) на каждом участке трубопровода; установить величину напора Н в резервуаре; построить напорную и пьезометрическую линии в масштабе.
- Гидравлика
Условие:

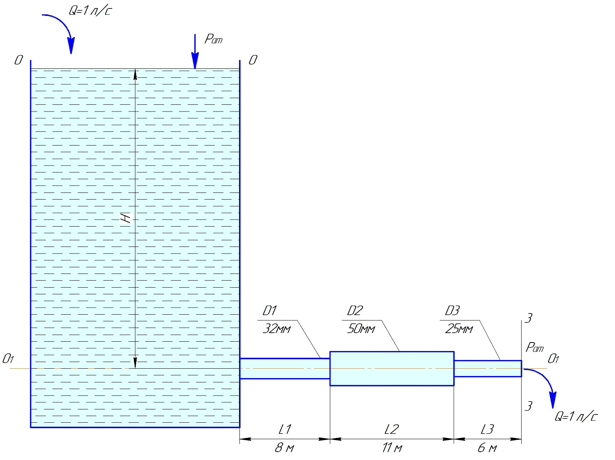

Рис.1
Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость ∆э=1мм), состоящему из труб различных диаметров D и различной длины L, вытекает в атмосферу вода с расходом Q=1 л/с (1х10-3 м3/с) и температурой t=20ºС. Коэффициент кинетической энергии принять равным 1,1.
Определить:
1. Скорость движения воды и потери напора (по длине и местные) на каждом участке трубопровода.
2. Установить величину напора Н в резервуаре.
3. Построить напорную и пьезометрическую линии в масштабе.
Решение:
Задача решается на основе уравнения Бернулли. Составляем уравнение в общем виде для сечений 0-0 и 3-3 (см. Рис. 1):
Плоскость сравнения выбираем горизонтальную, проходящую по оси трубопровода О1-О1.
Вычисляем составляющие уравнения.
Z0=Н (искомая величина напора в резервуаре);
Р0=Ратм (атмосферное давление);
v0=0 (скорость движения воды в сечении 0-0);
а0= 1;
Z3 =0 (т.к. плоскость сравнения по о...
