Условие задачи
На схеме изображена система, состоящей из гидробака и трубы переменного сечения. Движение жидкости плотностью ρ происходит под действием напора Н в баке.

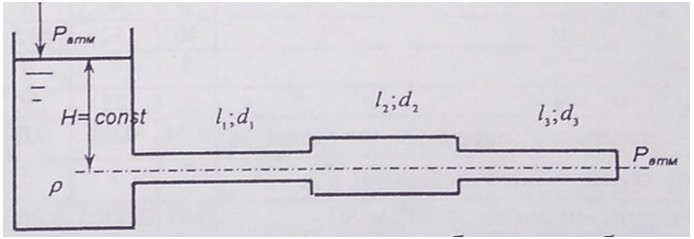

Рисунок 1.3 – Схема системы, состоящей из гидробака и трубы переменного сечения

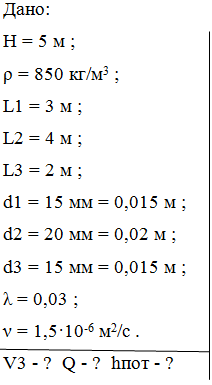

Определить:
1. Скорость истечения жидкости V, расход Q и потери напора вдоль трубы, предполагая турбулентное движение.
2. Уточнить режим движения жидкости в трубе, если кинематический коэффициент вязкости ν.
3. Построить линию полных напоров и пъезометрическую линию (в масштабе).
Ответ
1. Исходное уравнение Бернулли:
где Z0 = H ; Z3 = 0 ; P0 = P3 = PАТМ ; V0 = 0 ; предполагая изначально 3 = 1 (турбулентный режим) , получим:
где
