Условие задачи
Определить усилие, развиваемое телескопическим гидроцилиндром в начале и в конце рабочего хода.

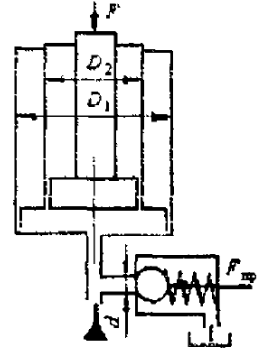

Диаметры поршней гидроцилиндра D1 и D2. К гидроцилиндру присоединен предохранительный клапан с диаметром подводящего отверстия d = 10 мм и усилием пружины Fnp,
Дано:
d = 10 мм = 0,01 м ;
D1 = 200 мм = 0,2 м ;
D2 = 160 мм = 0,16 м ;
Fпр = 500 H .
FH - ? FK - ?
Ответ
Давление (максимальное), развиваемое в системе равно
Тогда усилие, развиваемое телескопическим гидроцилиндром, в начале рабочего хода будет
