Условие задачи
Определить усилие Т, необходимое для открытия прямоугольного затвора размером bxh, шарнирно прикрепленного своей верхней кромкой, если известна глубина воды перед плотиной Н, расстояние а, угол α = 45° (рис. 2.58). Исходные данные приведены в табл. 2.76.

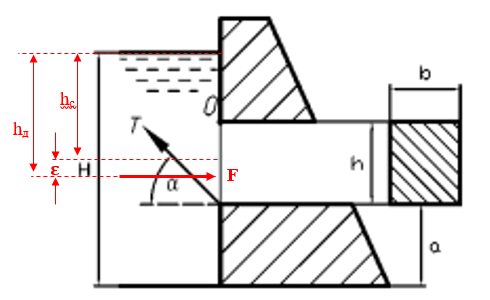

Рисунок 2.58 – Схема к задаче
Исходные данные: Вариант 2
Н = 4 м; h = 1,1 м; a = 0,9 м; b = 2,4 м;
Ответ
На щит действует сила гидростатического давления, которая определяется по выражению:
где = 1000 кг/м3 плотность воды;
g = 9,81 м/с2 ускорение свободного падения.
hc погружение центра тяжести крышки под поверхностью, м;
S площадь поверхности крышки, м2.
Погружение центра тяжести:
