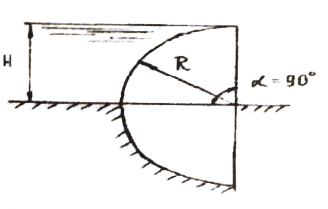

Определить величину и направление силы избыточного давления на секторный затвор, если ширина затвора b,  глубина перед затвором Н равна радиусу затвора R. Дано: b = 18 м, Н = 4,0 м. Найти: F, φ

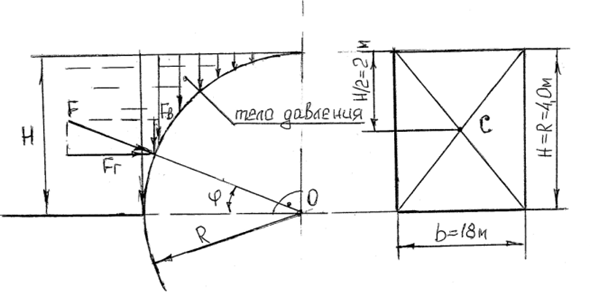

Находим горизонтальную составляющую F_Г, полной силы F:

F_Г = р_СS_В,

где р_С = gh_C = gH/2 = 10009,814,0/2 = 19,62 кПа = давление в центре тяжести (точка С) вертикальной проекции поверхности,

S_В = bH = 184,0 = 72,0 м² - площадь вертикальной проекции поверхности.
