Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость k = 0,1мм), состоящему из труб различного диаметра d и различной длины l

11 октября 2024
Гидравлика

Условие:

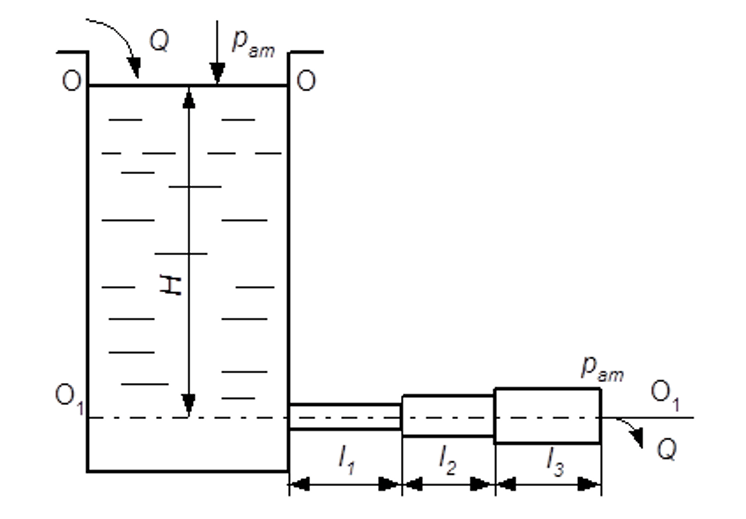

Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость k = 0,1мм), состоящему из труб различного диаметра d и различной длины l, вытекает в атмосферу вода, расход которой Q, температура t.

Требуется:

Определить скорости движения воды и потери напора (по длине и местные) на каждом участке трубопровода.
Установить величину напора Н в резервуаре.
Построить напорную и пьезометрическую линии, с соблюдением масштаба.

Решение:

Исходные данные: Q = 2,5 л/с; d1 = 32мм; d2 = 50мм; d3 = 75мм; l1 = 1м; l2 = 3м; l3 = 9м; t = 500С.

Составим уравнение Бернулли для сечений 00 и 33. Сечение 00 совпадает со свободной поверхностью жидкости в резервуаре, сечение 33 совпадает с выходом из трубопровода. За плоскость сравнения примем ось трубопровода:
