Определить величину свободного напора при увеличении расхода на 20% при условии, что трубы чугунные, потери напора в местных сопротивлениях составляют 10% от потерь по длине.
- Гидравлика
Условие:

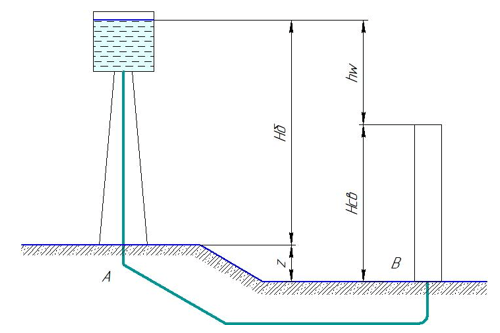

Рис.1
Назначить диаметр трубопровода D и определить необходимую высоту водонапорной башни Нб в точке А (см. рис. 1) для обеспечения расчетной подачи воды с расходом Q=83 л/с (8,3х10-2м3/с) потребителю в точке В по трубопроводу длинной L=600м, при разности отметок земли в точках А и В z=10м и минимальном свободном напоре в точке В Нсв=18м.
Определить величину свободного напора при увеличении расхода на 20% при условии, что трубы чугунные, потери напора в местных сопротивлениях составляют 10% от потерь по длине.
Решение:

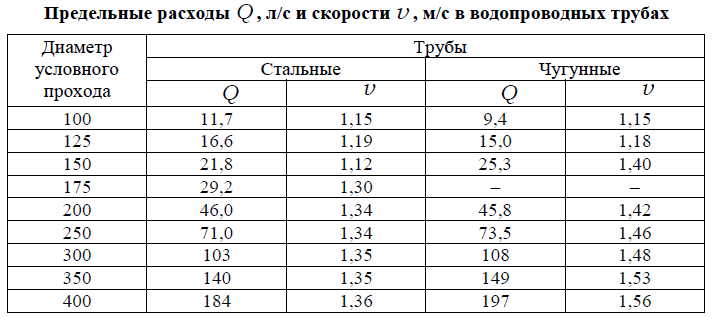

По таблице 1
выбираем по предельному расходу диаметр условного прохода трубопровода D=300мм.
Скорость движения воды в трубопроводе определяем по формуле:
Q=wv, откудаv=Q/w,
Где w площадь сечения трубопровода, м2. Вычисляем:
