Решение задачи
Определить значение силы F, преодолеваемой штоком гидроцилиндра при движении его против нагрузки со скоростью V = 20 мм/с. Давление на входе в дроссель pн = 10·р0; давление на сливе pо; коэффициент расхода дросселя μ = 0,62; площадь отверстия
- Гидравлика
Условие:
Определить значение силы F, преодолеваемой штоком гидроцилиндра при движении его против нагрузки со скоростью V = 20 мм/с. Давление на входе в дроссель pн = 10·р0; давление на сливе pо; коэффициент расхода дросселя μ = 0,62; площадь отверстия дросселя S0; диаметры поршня D, штока d; плотность жидкости ρ = 900 кг/м³.

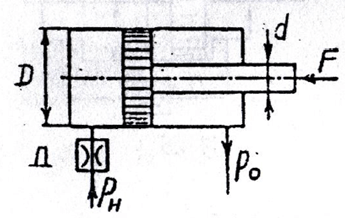

Рис. 3.2

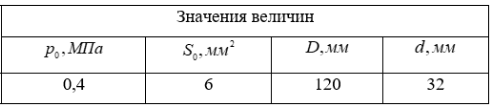

Таблица 1 – Варианты данных для решения задач
Решение:
Поскольку поршень движется равномерно со средней скоростью V, то сумма всех сил, действующих на поршень, равна 0:
(1)
или
(2)
Сила, действующая слева:
(3)
