От насоса вода по трем последовательно соединенным трубам поступает в водоразборные пункты А, В и С на отметку 15 м. Расходы всех: пунктов равны Q = 8 л/с. Определить показание манометра в начале системы

«От насоса вода по трем последовательно соединенным трубам поступает в водоразборные пункты А, В и С на отметку 15 м. Расходы всех: пунктов равны Q = 8 л/с. Определить показание манометра в начале системы»
  • Гидравлика

Условие:

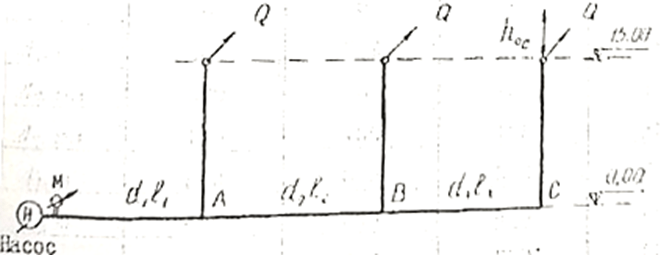

От насоса вода по трем последовательно соединенным трубам поступает в водоразборные пункты А, В и С на отметку 15 м. Расходы всех: пунктов равны Q = 8 л/с. Определить показание манометра в начале системы, а также остаточные напоры у потребителей А и В. Потребителю С следует обеспечить остаточный напор h0C = 10 м. Трубы водопроводные, нормальные. Местные потери напора принять равными 10% от потерь по длине. Диаметры и длины участков труб: d1 = 200 мм, l1 = 500 м; d2 = 150 мм, l2 = 400 м; d3 = 100 мм, l3 = 300 м.

Решение:

Запишем выражения для расхода через трубопроводы через их расходные характеристики, считая что они работают в квадратичной области. Значения А берём из таблиц для соответствующих диаметров труб.

Определим расход воды на каждом участке.

Для участка ВС:

Для участка АВ:
