Условие:

От насосной установки по трубопроводной системе с параллельным соединением труб вода подается двум потребителям - A и B – с расходами QA и QB. Длины и диаметры участков системы равны соответственно d1, l1; d2, l2; d3, l3. Высота подъема воды у потребителя B – HB. Определить распределение расходов в параллельных участках труб, а также показание манометра, установленного после насоса (pман). Местные сопротивления принять равными 5% от потерь по длине. Считать, что трубы водопроводные нормальные уложены на одном горизонте (рис. 6).

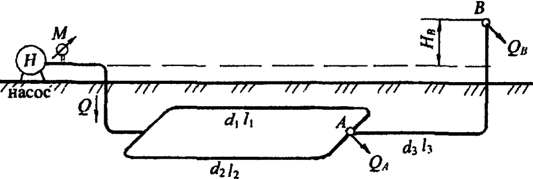

Рисунок 6 сложный трубопровод

Решение:

При расчете сложных систем с параллельным соединением труб будем руководствоваться следующей методикой:

1. Распределение расхода (пропускная способность). На каждом участке вводим обозначение расхода с индексом, соответствующем индексу диаметра трубы.

Расход на третьем участке равен сумме расходe потребителя В: Q3= QB = 12 л/с = 0,012 м3/с.

Сумма расходов в параллельных трубопроводах равна сумме расходов потребителей А и В: Q1 + Q2=QА + QВ = 10+12=22 л/с = 0,022 м3/с.

2. Приравняем потери напора по длине в параллельных трубопроводах кольца, чтобы найти распределение расхода в параллельных ...
