Перемещение поршней гидроцилиндров диаметром D, нагруженных внешними силами F_1 и F_2, осуществляется подачей спирто - глицериновой смеси (v = 1·10^(-4) м^2/с, р = 1245 кг/м^3) по трубкам одинаковой приведенной длины L = 10 м и диаметром d

«Перемещение поршней гидроцилиндров диаметром D, нагруженных внешними силами F_1 и F_2, осуществляется подачей спирто - глицериновой смеси (v = 1·10^(-4) м^2/с, р = 1245 кг/м^3) по трубкам одинаковой приведенной длины L = 10 м и диаметром d»
  • Гидравлика

Условие:

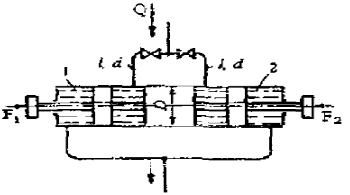

Перемещение поршней гидроцилиндров диаметром D, нагруженных внешними силами F1 и F2, осуществляется подачей спирто - глицериновой смеси (v = 1·10-4 м2/с, р = 1245 кг/м3) по трубкам одинаковой приведенной длины L = 10 м и диаметром d в гидроцилиндры 1 и 2.

Определить скорости перемещения поршней при расходе Q = 7 л/с в магистрали.

Какое дополнительное сопротивление, выражаемое эквивалентной длиной, и в какой трубе нужно создать, чтобы при том же расходе в магистрали скорости поршней стали одинаковыми?

 Дано:

v = 1·10-4 м2/с ;

ρ = 1245 кг/м3 ;

L = 10 м ;

Q = 7 л/с = 7·10-3 м3/с ;

D = 100 мм = 0,1 м ;

d = 20 мм = 0,02 м ;

F1 = 1,5 кН = 1500 Н ;

 F2 = 2 кН = 2000 Н .

V1 - ?   V2 - ?  L - ?

Решение:

Суммарный напор в точке А линии 1 :

где p`1 давление в точке А линии 1 ;

v'1 скорость рабочей жидкости в линии 1.

Суммарный напор в точке А линии 2 :

где p`2 давление в точке А линии 2 ;

v'2 скорост...
