Плоский прямоугольный щит перекрывает выходное отверстие резервуара. Определить начальную силу тяги Т троса, необходимую для открытия щита. Трением в шарнирах пренебречь.
«Плоский прямоугольный щит перекрывает выходное отверстие резервуара. Определить начальную силу тяги Т троса, необходимую для открытия щита. Трением в шарнирах пренебречь.»
- Гидравлика
Условие:

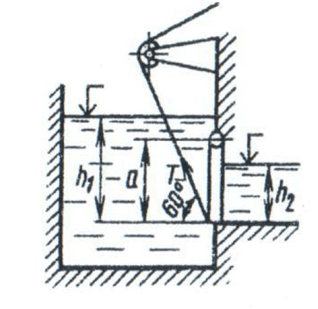

Плоский прямоугольный щит размерами а=6 м x b=7 м, весом G = 26 кН, перекрывает выходное отверстие резервуара. Глубина воды перед щитом от свободной поверхности воды до нижней его кромки h1=8 м, за щитом — h2=4 м.
Определить начальную силу тяги Т троса, необходимую для открытия щита. Трением в шарнирах пренебречь.
Исходные данные: h1 = 8 м, h2 = 4 м,
а = 6 м, b = 7 м, G = 26 кН,
γв = 9810 Н/м3
Найти: Т = ?
Решение:
Дано: h1 = 8 м, h2 = 4 м,
а = 6 м, b = 7 м, G = 26 кН,
в = 9810 Н/м3
Найти: Т = ?

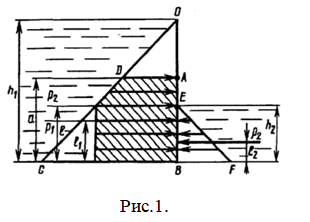

Построим эпюры гидростатического давления, действующего на щит слева и справа (рис.1).
Суммарная сила давления жидкости на щит АВ слева выражается разницей площадей треугольников ОВС и ОАD, умноженной на ширину щита b.
