По простому трубопроводу переменного диаметра происходит истечение в атмосферу. Диаметры и длины первой и второй труб равны. Найти напор Н для пропуска заданного расхода.
«По простому трубопроводу переменного диаметра происходит истечение в атмосферу. Диаметры и длины первой и второй труб равны. Найти напор Н для пропуска заданного расхода.»
- Гидравлика
Условие:

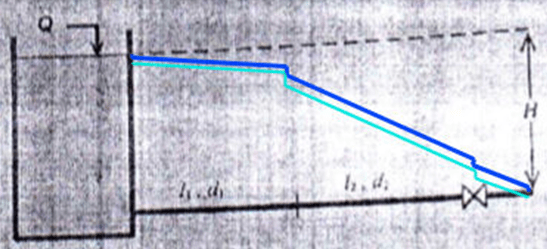

По простому трубопроводу переменного диаметра происходит истечение в атмосферу. Диаметры и длины первой и второй труб равны, соответственно l1 = 20 м, d1 = 75 мм и l2 = 25 м, d2 = 50 мм. Трубопровод присоединён к резервуару под прямым углом. На одном из участков имеется задвижка. Открытие задвижки равно а = 40 мм. Эквивалентная шероховатость на обоих участках одинаковая и равна Δ = 0,5 мм. Q = 8 л/с. Кинематический коэффициент вязкости принять равным ν = 1,006·10-6 м2/с.
Найти напор Н для пропуска заданного расхода.
Решение:

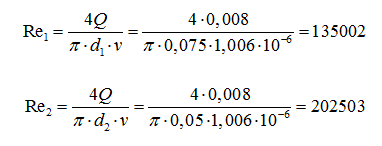

Определим режим течения жидкости на участках. Для этого найдем число Рейнольдса Re:
Потери напора при движении жидкости по трубе складываются из потерь на трение по длине и потерь на местных сопротивле...
