решение задачи на тему:

По простому трубопроводу переменного диаметра происходит истечение в атмосферу. Длина и диаметр первой и второй труб равны. На одном из участков имеется задвижка. Требуется: найти напор, необходимый для пропуска заданного расхода.

Дата добавления: 23.05.2024

Условие задачи

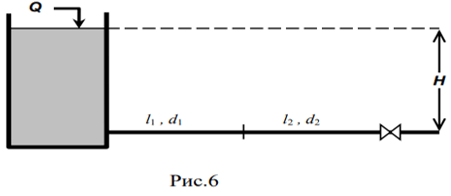

По простому трубопроводу переменного диаметра происходит истечение в атмосферу (рис. 6). Длина и диаметр первой и второй труб равны, соответственно, L1, d1 и L2, d2. Трубопровод присоединен к резервуару под прямым углом (вход со скругленными и нескругленными кромками). На одном из участков имеется задвижка. Открытие задвижки равно а. Эквивалентная шероховатость Δ на обоих участках одинакова и равна 0,5 мм. Кинематический коэффициент вязкости ν принять равным 1,006·10-6 м2/с.

Требуется:

1) найти напор Н, необходимый для пропуска заданного расхода Q ;

2) построить в масштабе пъезометрическую и напорную линии .

Ответ

Рассмотрим установившееся движение воды в заданном трубопроводе.

1. Составляем уравнение Бернулли в общем виде для сечений 0-0 и 1-1 (сечение 0-0 совпадает со свободной поверхностью воды в резервуаре, сечение 1-1 - с выходом из трубопровода):

2. Намечаем горизонтальную плоскость сравнения. В качестве таковой берем плоскость О'-О', совпадающей с осью трубопровода.

Выясняем значения отдельных членов, в...
