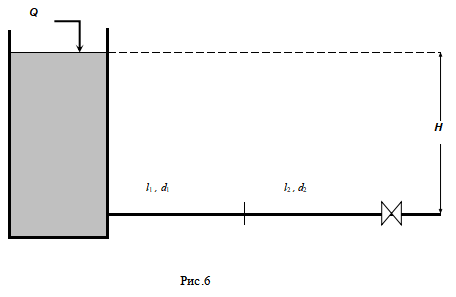

По простому трубопроводу переменного диаметра происходит истечение в атмосферу (рис.6). Длина и диаметр первой и второй труб равны, соответственно, l1 , d1 и l2 , d2. Трубопровод присоединен к резервуару под прямым углом.
«По простому трубопроводу переменного диаметра происходит истечение в атмосферу (рис.6). Длина и диаметр первой и второй труб равны, соответственно, l1 , d1 и l2 , d2. Трубопровод присоединен к резервуару под прямым углом.»
- Гидравлика
Условие:

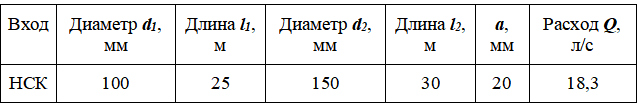

По простому трубопроводу переменного диаметра происходит истечение в атмосферу (рис.6). Длина и диаметр первой и второй труб равны, соответственно, l1 , d1 и l2 , d2. Трубопровод присоединен к резервуару под прямым углом. На одном из участков имеется задвижка. Открытие задвижки равно a. Эквивалентная шероховатость D на обоих участках одинакова и равна 0,5 мм. Кинематический коэффициент вязкости n принять равным 1,006×10-6 м2/с.
Требуется:
1) найти напор H, необходимый для пропуска заданного расхода Q;
2) построить в масштабе пьезометрическую и напорную линии.
Решение:
Определим скорости на участках трубопровода :
Получим :
Определим числа Рейнольдса :
