По сифонному трубопроводу длиной l жидкость Ж при температуре 20 °С сбрасывается из отстойника А в отводящий канал Б. Какой должен быть диаметр d трубопровода (его эквивалентная шероховатость Δ_э), чтобы обеспечить сбрасывание жидкости в количестве Q

Дата добавления: 09.09.2024

Условие задачи

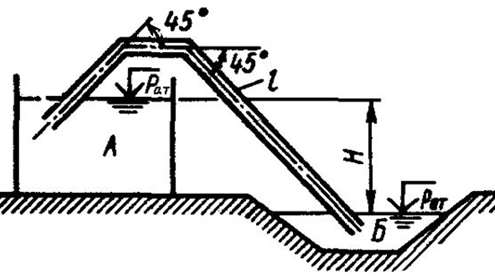

По сифонному трубопроводу длиной l жидкость Ж при температуре 20 °С сбрасывается из отстойника А в отводящий канал Б.

Какой должен быть диаметр d трубопровода (его эквивалентная шероховатость Δэ), чтобы обеспечить сбрасывание жидкости в количестве Q при напоре H?

Трубопровод снабжен приемным клапаном с сеткой (ζк), а плавные повороты имеют углы 45° и радиус округления R = 2·r.

Построить пьезометрическую и напорную линии.

Дано:

Ж: Керосин Т - 2,

t = 20 °С,

Q = 2,1 л/с = 2,1·10-3 м3/с,

H = 5 м,

L = 14,8 м,

Δэ = 0,045 мм = 4,5·10-5 м,

ζк = 7,7 .

Определить: d - диаметр трубопровода. Построить пьезометрическую и напорную линии.

Ответ

Будем решать задачу с помощью уравнения Бернулли, которое составляется для двух живых сечений потока и для установившегося движения реальной жидкости имеет следующий вид:

где z геометрический напор или высота положения расстояние от произвольно выбранной горизонтальной плоскости сравнения до центра тяжести сечения;

p давление в центре тяжести сечения;

p/g пьезометрический напор вертикальное рас...
