Условие:

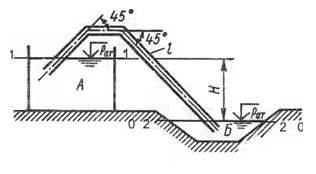

По сифонному трубопроводу длиной l жидкость Ж при температуре 20°С сбрасывается из отстойника А в отводящий канал Б.
Какой должен быть диаметр d трубопровода (его эквивалентная шероховатость Δэ), чтобы обеспечить сбрасывание жидкости в количестве Q при напоре H?
Трубопровод снабжен приемным клапаном с сеткой (ζк), а плавные повороты имеют углы 45° и радиус округления R = 2r.
Построить пьезометрическую и напорную линии.
Дано:
жидкость нефть легкая,
Q = 3,1 л/с,
l = 13,3 м,
∆э = 0,06 мм,
ξк= 6,6,
Н = 4,2 м
d= ?
Решение:
Диаметр трубопровода определим решением уравнения Бернулли. Для этого намечаем два сечения 1-1 по уровню воды в верхнем резервуаре, сечение 2-2 по уровню воды в нижнем резервуаре. За плоскость сравнения примем плоскость, проходящую по сечению 2-2.
Уравнение в общем виде:
