Условие задачи

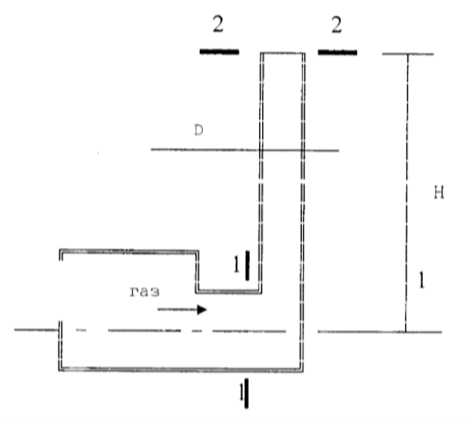

По вытяжной трубе диаметром D = 700 мм дымовой газ удаляется из котельной установки, где имеется разрежение hв = 10 мм водяного столба. Плотность газа ρг = 0,7 кг/м3, плотность воздуха ρв = 1,2 кг/м3; отношение сечения котельной установки к сечению трубы S1 / S2 = 2. Гидравлический коэффициент трения λ = 0,02; коэффициент потерь на входе в трубу с поворотом ξ = 0,7.
Определить необходимую высоту трубы Н для создания тяги, если массовый расход дымовых газов М = 8000 кг/ч.
Ответ
Объемный расход газа:
Скорость газа в трубе:
Потери напора при движении газа по трубе складываются из потерь на трение по длине и потерь на местных сопротивлениях:
