Условие:

Подпорная стенка прямоугольной формы имеет высоту H, ширину b, плотность кладки Глубина воды перед стенкой h, плотность воды

Требуется определить:

1. Силу избыточного гидростатического давления на 1 погонный метр длины стенки, предварительно построив эпюру гидростатического давления.

2. Положение центра давления.

3. Запас устойчивости K подпорной стенки на опрокидывание.

4. Ширину стенки b3 при запасе устойчивости К = 3.

Исходные данные:

Н = 4,7 м; h = 4,2 м; b = 2 м;

Решение:

1. Гидростатическое давление жидкости определяется по формуле:

где h глубина погружения точки, в которой определяется давление.

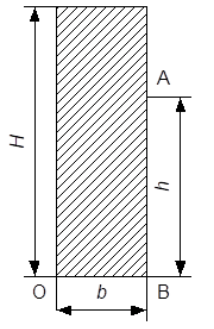

Эпюра гидростатического давления на плоскую стенку представляет собой треугольник (рис. 1):

рА = 0; рВ = 10009,814,2 = 41,2 кПа.
