  4. Подпорная стенка прямоугольной формы имеет высоту H, ширину b (рис. 1), плотность кладки ρкл. Глубина воды перед стенкой h...

Подпорная стенка прямоугольной формы имеет высоту H, ширину b (рис. 1), плотность кладки ρкл. Глубина воды перед стенкой h, плотность воды ρв = 1000 кг/м3; ускорение свободного падения g = 9,81 м/с2.

«Подпорная стенка прямоугольной формы имеет высоту H, ширину b (рис. 1), плотность кладки ρкл. Глубина воды перед стенкой h, плотность воды ρв = 1000 кг/м3; ускорение свободного падения g = 9,81 м/с2.»
  • Гидравлика

Условие:

Подпорная стенка прямоугольной формы имеет высоту H, ширину b (рис. 1), плотность кладки ρкл. Глубина воды перед стенкой h, плотность воды ρв = 1000 кг/м3; ускорение свободного падения g = 9,81 м/с2.

Требуется определить:

1. Силу избыточного гидростатического давления на 1 погонный метр длины стенки, предварительно построив эпюру гидростатического давления.

2. Положение центра давления.

3. Запас устойчивости K подпорной стенки на опрокидывание

4. Ширину стенки b при запасе устойчивости K = 3.

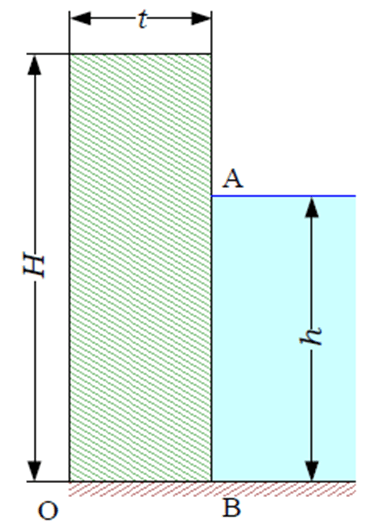

     Рисунок 1 − Схема к задаче

Исходные данные:

Решение:

Силу, действующую со стороны жидкости на погруженную поверхность можно найти по формуле:

(1)

где в плотность воды, кг/м3;

g = 9,81 м/с2 ускорение свободного падения;

hцт погружение центра тяжести сечения, м;

S площадь смоченной поверхности, м2.

Построим эпюру сил гидростатического давления. Изобразим также на чертеже силу гидростатического давления F и вес стенки G.
