Пользуясь справочными материалами, определить сумму коэффициентов местных сопротивлений трубы диаметром d, соединяющей два резервуара (рис. 4) и имеющей местные сопротивления 1–5.

«Пользуясь справочными материалами, определить сумму коэффициентов местных сопротивлений трубы диаметром d, соединяющей два резервуара (рис. 4) и имеющей местные сопротивления 1–5.»
  • Гидравлика

Условие:

Пользуясь справочными материалами, определить сумму коэффициентов местных сопротивлений трубы диаметром d, соединяющей два резервуара (рис. 4) и имеющей местные сопротивления 1–5.

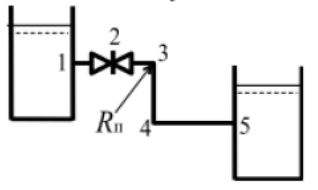

Рис. 4. Расчетная гидравлическая схема к задаче

Дано:  диаметр трубы d = 50 мм;

Характер местных сопротивлений:

1) вход в трубу из резервуара при закругленных кромках и весьма плавном входе;

2) кран (α = 20°);

3) 2 поворота трубы без закругления на 90°;

4) сетка;

5) выход из трубы



Решение:

По справочным данным [1], [2], [3] находим коэффициенты местных сопротивлений трубы, соединяющей два резервуара.

1) Вход в трубу из резервуара при закругленных кромках и весьма плавном входе

Для весьма плавных кромок рекомендуется величина коэффициента местных сопротивлений
