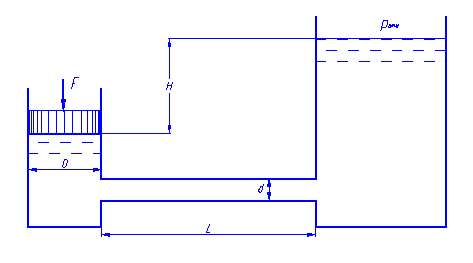

Поршень диаметром D движется равномерно вниз в цилинд­ре, подавая жидкость Ж в открытый резервуар с постоянным уров­нем. Диаметр трубопровода — d, его длина L. Когда пор­шень находится ниже уровня жидкости в резервуаре на Н = 0,5 м, потребная для его перемещения сила равна F.

Определить скорость поршня и расход жидкости в трубопроводе. Построить напорную и пьезометрическую линии для трубопровода.

Коэффициент гидрав­лического трения трубы принять λ = 0,03. Коэффициент сопротивления входа  в трубу ζ_вx=  0,5. Коэффициент сопротивления выхода в резервуар ζ_вых = 1,0.

Исходные данные:

Ж – бензин; F = 16700Н; D = 210мм; d = 70 мм; L = 21 м.
