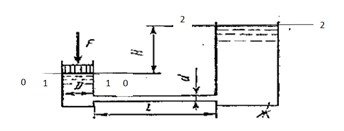

Поршень диаметром D движется равномерно вниз в цилиндре, подавая жидкость Ж в открытый резервуар с постоянным уровнем (рис. 9). Диаметр трубопровода d, его длина l.
- Гидравлика
Условие:
Поршень диаметром D движется равномерно вниз в цилиндре, подавая жидкость Ж в открытый резервуар с постоянным уровнем (рис. 9). Диаметр трубопровода d, его длина l. Когда поршень находится ниже уровня жидкости в резервуаре на Н= 5 м, потребная для его перемещения сила равна F. Определить скорость поршня и расход жидкости в трубопроводе. Построить напорную и пьезометрическую линии для трубопровода. Коэффициент гидравлического трения трубы принять
. Коэффициент сопротивления входа в трубу
. Коэффициент сопротивления выхода в резервуар
Дано:
жидкость – бензин,
F = 16700 Н, D = 210 мм = 0,21 м, d = 70 мм = 0,07 м, l = 21 м,
λ = 0,03, ζвх = 0,5, ζвых = 1,0, Н = 5 м.
Найти:
Решение:
Запишем уравнение Бернулли для сечений 1-1 и 2-2 относительно плоскости сравнения 0-0, совпадающей с сечением 1-1. Уравнение в общем виде:
где z- высота центра тяжести сечения над плоскостью сравнения 0-0, м;
- пьезометрическая высота, м;
