Условие задачи

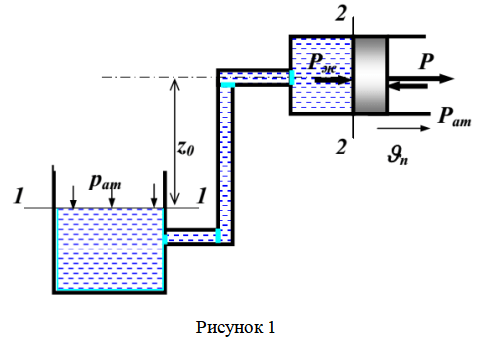

Поршень диаметром D=90мм двигаясь равномерно, всасывает жидкость из открытого бака с атмосферным давлением рат на поверхности жидкости. Диаметр трубопровода d.
Высота всасывания равна z0=4м Всасывающая труба - длина l=10м, диаметр d=20мм, стальная, новая, сварная. Гидравлические сопротивления показаны на рисунке. Жидкость – вода, температура 250С. Атмосферное давление равно 100 кПа.
При известном расходе жидкости Q=2л/с определите минимальный диаметр трубопровода по условию в цилиндре.
Ответ
Применим уравнение Бернулли для свободной поверхности бак I и выход из трубопровода II. Плоскость сравнения проведем через свободную поверхность бака.
Палогая, что режим течения турбулентный, т. е. . Учитывая, что скорости равны изменения уровня свободной поверхности равной нулю, а также кПа абсолютное давление сечения 1
