Построить графики: 1) зависимостей подач шестеренного насоса от частоты вращения его вала для трех значений давлений на выходе ; 2) зависимости подачи от давления при п=650 мин-1. Принять утечки жидкости пропорциональными давлению, коэффициент

«Построить графики: 1) зависимостей подач шестеренного насоса от частоты вращения его вала для трех значений давлений на выходе ; 2) зависимости подачи от давления при п=650 мин-1. Принять утечки жидкости пропорциональными давлению, коэффициент»

27 декабря 2023
Гидравлика

Условие:

Построить графики:

1) зависимостей подач шестеренного насоса от частоты вращения его вала для трех значений давлений на выходе ;

2) зависимости подачи от давления при п=650 мин^-1. Принять утечки жидкости пропорциональными давлению, коэффициент пропорциональности . Ширина шестерни b=40 мм, диаметр окружности головок , число зубьев .

Решение:

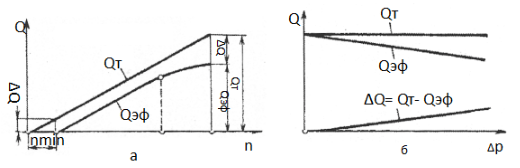

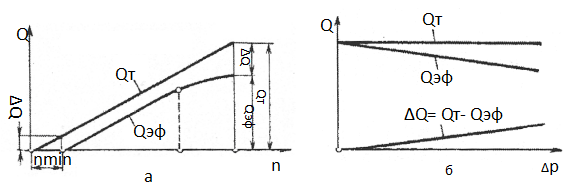

При увеличении частоты вращения насоса пропорционально увеличивается количество жидкости, проходящей через подводящие каналы, и, следовательно, потери напора, увеличиваются утечки жидкости. Очевидно, для данного давления жидкости на входе в насос может быть получена такая частота вращения, при которой в насос не будет поступать количество жидкости, требуемое для заполнения рабочих камер.

При дальне...
