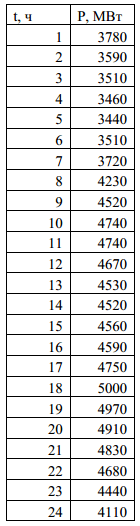

Построить ИКН для заданного графика суточной нагрузки:По полученным расчетным значениям строим искомую интегральную кривую нагрузки на правой части рисунка 1.

Определить расход воды, вытекающей из-под щита . Напор перед щитом Н=2,1 м, щит поднят на высоту a=0,8 м, ширина отверстия, перекрывающегося щитом b=3,0 м.

При течении нефти в трубопроводе диаметром d=0,2 м массовый расход Q=35 т/ч. Нефть заполняет сечение трубопровода до высоты h=d/2.

Определить диаметр отверстия дросселя, установленного на сливе из гидроцилиндра, при условии движения штока цилиндра под действием внешней нагрузки F= 60 кН со скоростью υ = 50 мм/с. Диаметры: штока dш = 40 мм, цилиндра D = 81 мм, коэффициент расхода
