Условие задачи

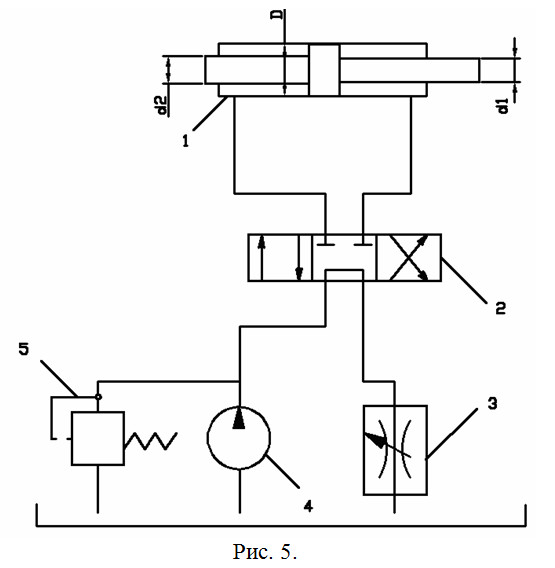

В объемном гидроприводе (рис. 5) при постоянной подаче QH насоса 4 гидродроссель 3 настроен так, что при движении поршня гидроцилиндра 1 вправо расход рабочей жидкости через предохранительный клапан 5 составляет Q. Диаметр гидроцилиндра D, диаметры двухстороннего штока d1 и d2.
Пренебрегая утечкой рабочей жидкости в гидроцилиндре 1 и гидрораспределителе 2, определить скорость движения поршня влево при данной настройке гидродросселя.
Исходные данные:
Ответ
Соотношение расходов через полости:
Расход через штоковую полость 2 при движении вправо:
