Прямоугольный поворотный щит размерами LB закрывает выпускное отверстие плотины. До плотины уровень воды составляет Н1, после – Н2. Поворот щита осуществляется вокруг шарнира О с помощью троса, соединенного с электрической лебедкой через блок С, без
- Гидравлика
Условие:
Прямоугольный поворотный щит размерами LхB закрывает выпускное отверстие плотины. До плотины уровень воды составляет Н1, после – Н2. Поворот щита осуществляется вокруг шарнира О с помощью троса, соединенного с электрической лебедкой через блок С, без трения.
Определить силу реакции опоры, возникающую в точке А, если уровень воды до плотины составляет Н1 = 10 м, после – Н2 = 2 м, а трос, расположенный под углом
к вертикали, передает на электрическую лебедку усилие Т = 1,5 МН. При этом размеры поворотного щита составляют LхВ = 3х5 м соответственно.

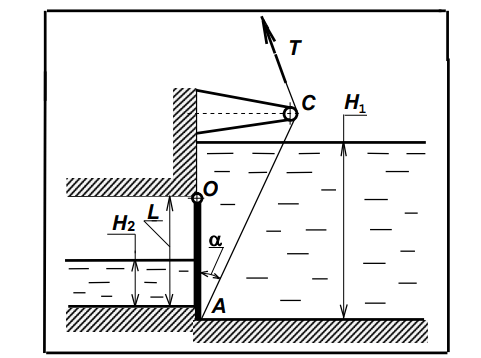

Рис. 2.6. Схема к задаче.
Решение:
1. Покажем на рисунке все действующие силы и силу реакции опоры.
Рис. 2.6.1 Силы и точки их приложения.
На щит слева и справа действует сила гидростатического давления, которая определяется по выражению:
