Условие задачи
Произвести гидравлический расчет простого напорного трубопровода.
ЗАДАНИЕ:
Раздел I. В соответствии со схемой задания, определить расход жидкости, проходящей по трубопроводу, состоящему из последовательно соединённых труб разных диаметров, задаваясь:
1) квадратичной областью гидравлического сопротивления на всех участках трубопровода;
2) скоростью движения жидкости на произвольном участке трубопровода (в соответствии с рекомендациями – в пределах 1…3 м/с).
Раздел II. Определить диаметр трубопровода, обеспечивающий расход жидкости, рассчитанный в I разделе. Общую длину трубопровода принять равной его суммарной длине (раздел I). Расчёт производить задаваясь:
1) произвольными значениями диаметров трубопровода;
2) скоростью движения жидкости (в пределах 1…3 м/с).
Раздел III. Для заданной схемы рассчитать и построить в масштабе напорную и пьезометрическую линии. Пo пьезометрической линии определить давление р (Н/м
2) до и после задвижки.
Раздел IV. Задаваясь исходными и расчётными данными разделов I и II задания, определить:
1) необходимую степень открытия задвижки для пропуска 0,75Q жидкости, определённого в разделе II по трубопроводу постоянного сечения.

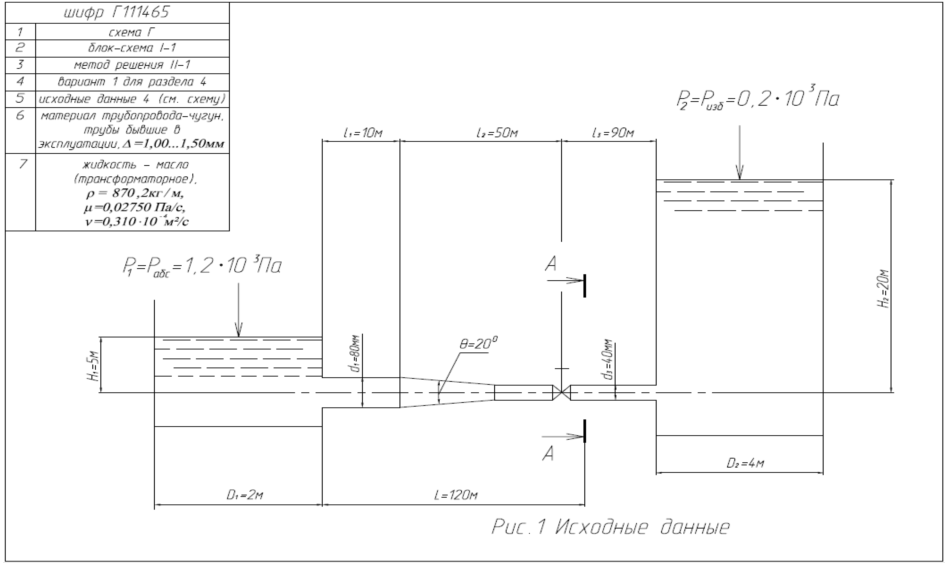

Исходные данные:
Ответ
1. Определение расхода жидкости
Расход жидкости определяем методом задавания области гидравлического сопротивления (зоны сопротивления).
Истечение жидкости происходит из одного резервуара в другой (рис.1). Используем уравнение Бернулли для этого случая, плоскости сравнения проводим по поверхности уровней в резервуарах, плоскость сравнения выбираем по оси трубопровода:
г...
