Условие задачи
Промывочный колодец для удаления загрязнённой воды имеет отводную трубу диаметром d = 250 мм, перекрываемую плоским круглым клапаном. Периодическое открытие клапана производится с помощью троса, прикреплённого к шарнирному устройству с осью в точке А (рис. 2.).

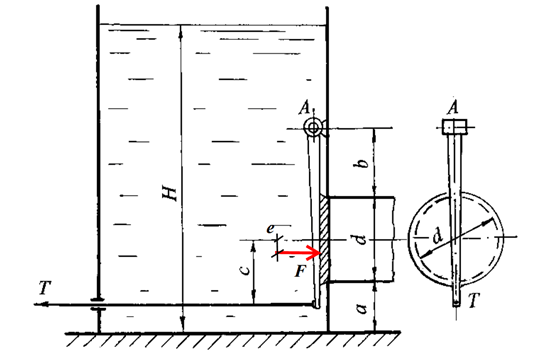

Рисунок 2
Определить силу натяжения троса Т при глубине заполнения колодца Н = 2,2 м. Нижняя кромка отверстия находится на расстоянии а = 120 мм от дна, верхняя кромка - на расстоянии b = 250 мм от шарнира. Трос укреплён на расстоянии с = 180 мм от оси клапана. Принять плотность загрязнённой воды ρ = 1050 кг/м3.
Ответ

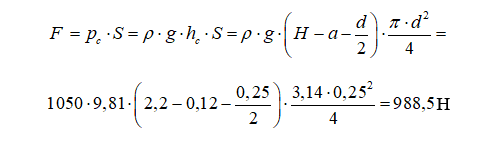

Рассмотрим силу, действующую на затвор клапана:
где глубина центра тяжести затвора
- площадь затвора.
