Простой трубопровод постоянного диаметра D=200мм и длиной L=25м. Истечение происходит в атмосферу). Открытие задвижки равно а=100мм. Требуется: 1) найти напор Н 2) построить пьезометрическую и напорную линии.

«Простой трубопровод постоянного диаметра D=200мм и длиной L=25м. Истечение происходит в атмосферу). Открытие задвижки равно а=100мм. Требуется: 1) найти напор Н 2) построить пьезометрическую и напорную линии.»
  • Гидравлика

Условие:

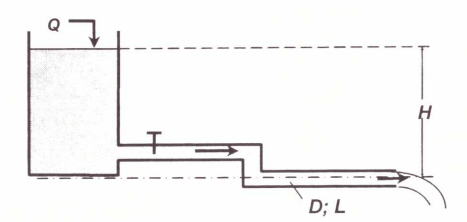

Простой трубопровод постоянного диаметра D=200мм и длиной L=25м. Истечение происходит в атмосферу. Открытие задвижки равно а=100мм.

Требуется:

1) найти напор Н

2) построить пьезометри­ческую и напорную линии. Кинематический коэффициент вязко­сти к принять равным 1.006∙10-6 м2/с. В расчете Re вместо диа­метра использовать гидравлический радиус (Rr). Построить пьезометрическую и напорную линии. Расход Q=40л/с.

Решение:

Дано:

D=200мм

L=25м

а=100мм

=1.006∙10-6 м2/с

Q=40л/с

Найти H

Применим уравнение Бернулли для свободной поверхности жидкости бака и выход из трубопровода. Плоскость сравнения проведем через центр выхода из трубопровода.

Полагая, что режим течения турбулентный, т. е. = 1, учитывая, что скорость на свободной поверхности равна 0, а также можно записать:
