Рабочая жидкость – масло Ж, температура которого 50°С, из насоса подводится к гидроцилиндру Ц через дроссель ДР. Поршень цилиндра со штоком перемещается против нагрузки F со скоростью

Дата добавления: 31.10.2024

Условие задачи

Рабочая жидкость – масло Ж, температура которого 50°С, из насоса подводится к гидроцилиндру Ц через дроссель ДР. Поршень цилиндра со штоком перемещается против нагрузки F со скоростью   Вытесняемая поршнем жидкость со штоковой полости попадает в бак Б через сливную линию, длина которой равна lс, а диаметр равен dс.

Определить внешнюю силу F, преодолеваемую штоком при его движении. Давление на входе в дроссель определяется показанием манометра М, а противодавление в штоковой полости цилиндра – потерями давления в сливной линии Коэффициент расхода дросселя принять равным m = 0,64, а диаметр отверстия дросселя dд. Диаметр поршня Dп, а диаметр штока Dш. К.п. д. гидроцилиндра: объемный механический

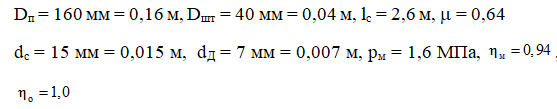

Исходные данные: Ж – трансформаторное масло, υп = 3 см/с

Ответ

Дано: Ж трансформаторное масло, п= 3 см/с

Найти:

F -?

Согласно условию: расход через дроссель Qдр должен быть равен произведению скорости поршня на площадь поршня S, т.е.:

Расход через дроссель:
