Рассчитать тупиковый водопровод, обслуживающий населенный пункт Необходимо определить: расчетные расходы на участках водопровода, диаметр трубопроводов и общие потери напора по участкам, необходимую высоту водонапорной башни; используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни; определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса.

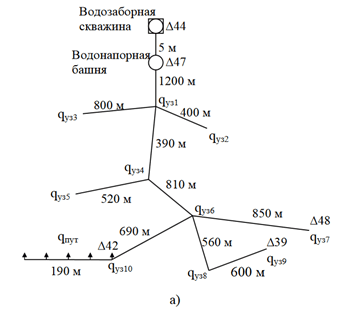

Рисунок 1 − Схема водопровода

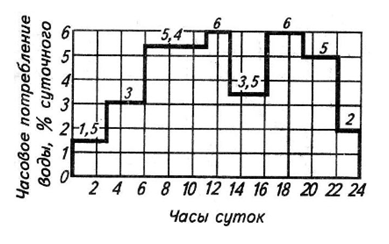

Рисунок 2 − График суточного потребления

Исходные данные:

Максимальное суточное водопотребление,  Q_сут = 210м³/сут;

С_уз1 =7 %;

С_уз2 = 9 %;

С_уз3 = 22 %;

Суз4 =9 %;

С_уз5 =5 %;

С_уз6 = 6 %;

С_уз7 =4 %;

С_уз8 = 3 %;

С_уз9 =11 %;

С_уз10 =12,6 %;

ΣС_уз = 76,8 %;

Путевой расход, q = 0,0021 л/(с·м);

Минимальный свободный напор,  Н_св=7 м;

Материал труб: асбестоцемент;

Время непрерывной работы погружного насоса: с 4 до 22;

Заглубление насоса под динамический уровень, H_нд=2,5 м;

Расстояние от поверхности земли до динамического уровня воды в скважине, H_д = 100 м.
