Рассчитать тупиковый водопровод, обслуживающий населенный пункт. При определении необходимого объема бака водонапорной башни пожарный и аварийный запас принять равными каждый по 10 процентов от регулирующего объема бака.

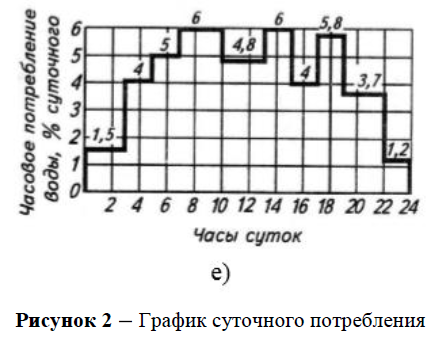

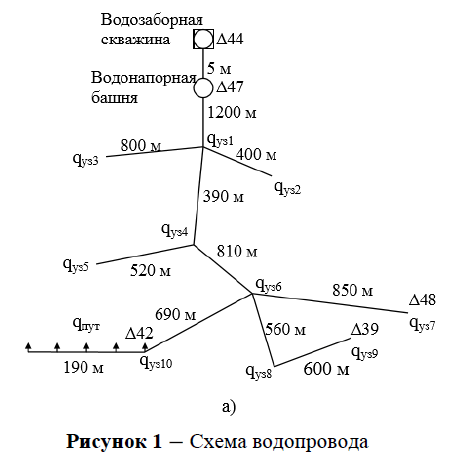

Рассчитать тупиковый водопровод, обслуживающий населенный пункт. Схема водопровода показана на рис. 1., график суточного водопотребления на рис. 2.

Необходимо:

определить расчетные расходы на участках водопровода, диаметр трубопроводов и общие потери напора по участкам, необходимую высоту водонапорной башни;

используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни (приложение 2) ;

определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса (приложение 3).

Для расчета потерь напора по длине в трубах на участках водопровода необходимо воспользоваться данными таблиц Ф.А. Шевелева (приложение 1). Рассчитывая трубопроводы, принять местные потери напора составляющими 10% от потерь напора по длине. При определении необходимого объема бака водонапорной башни пожарный и аварийный запас принять равными каждый по 10 % от регулирующего объема бака. Высоту бака водонапорной башни принять H_Р = 3 м. Другие показатели, необходимые для расчета, взять из приводимых рисунков и таблиц.

Исходные данные:
Максимальное суточное водопотребление, Q_сут = 200 м³/сут

Таблица 1 − Распределение пикового часового расхода по узлам трубопровода:

Путевой расход, q = 0,001 л/(с·м)

Минимальный свободный напор, Нсв = 5 м

Материал труб: асбестоцемент

Время непрерывной работы погружного насоса: с 6 до 20

Заглубление насоса под динамический уровень, H_нд = 1,5 м

Расстояние от поверхности земли до динамического уровня воды в скважине, H_д = 60 м
