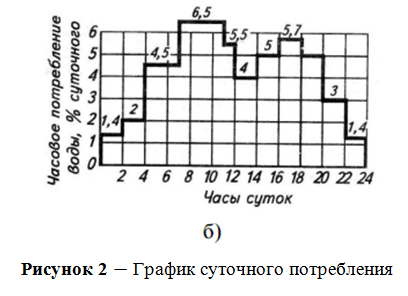

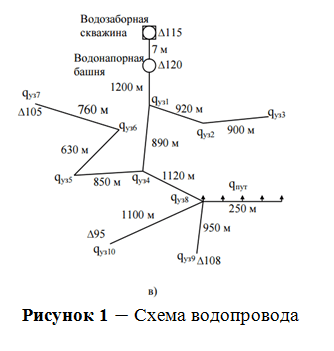

Рассчитать тупиковый водопровод, обслуживающий населенный пункт Схема водопровода показана на рис. 1., график суточного водопотребления на рис. 2.

«Рассчитать тупиковый водопровод, обслуживающий населенный пункт Схема водопровода показана на рис. 1., график суточного водопотребления на рис. 2.»

6 ноября 2024
Гидравлика

Условие:

Рассчитать тупиковый водопровод, обслуживающий населенный пункт Схема водопровода показана на рис. 1., график суточного водопотребления на рис. 2. Необходимо определить: расчетные расходы на участках водопровода, диаметр трубопроводов и общие потери напора по участкам, необходимую высоту водонапорной башни; используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни (приложение 2) ; определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса (приложение 3). Для расчета потерь напора по длине в трубах на участках водопровода необходимо воспользоваться данными таблиц Ф.А. Шевелева (приложение 1). Рассчитывая трубопроводы, принять местные потери напора составляющими 10% от потерь напора по длине. При определении необходимого объема бака водонапорной башни пожарный и аварийный запас принять равными каждый по 10 % от регулирующего объема бака. Высоту бака водонапорной башни принять H_Р = 3 м. Другие показатели, необходимые для расчета, взять из приводимых рисунков и таблиц.

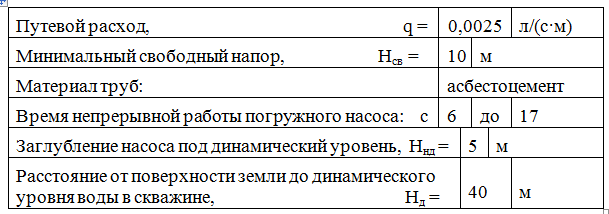

Исходные данные:

Максимальное суточное водопотребление, Q_сут =150м3/сут
Таблица 1 − Распределение пикового часового расхода по узлам трубопровода:

Решение:

1. Рассчитаем расход для каждого узла в пиковом режиме.

Наиболее интенсивное водопотребление наблюдается в период c7-11 часов, и составляет 6.5% от суточного водопотребления.

Вычисляем пиковый расход по формуле:

Разбиваем водопроводную сеть на участки. Принимаем, что пиковый расход полностью распределяется между узлами, т.е. в каждом узле из сети вытекает узловой расход, составляющий некоторый процен...
