Условие задачи

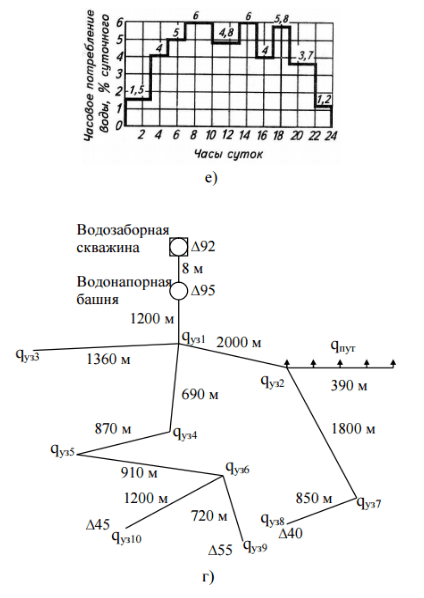

Рассчитать тупиковый водопровод, обслуживающий населенный пункт Схема водопровода показана на рис. 1., график суточного водопотребления на рис. 2.
Необходимо определить:
расчетные расходы на участках водопровода, диаметр трубопроводов и общие потери напора по участкам, необходимую высоту водонапорной башни;

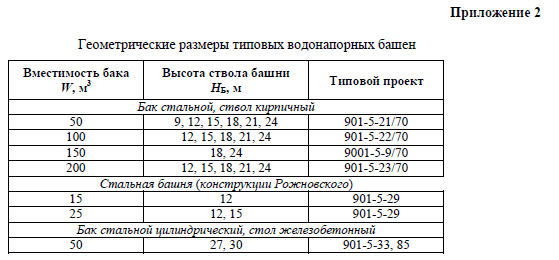

используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни (приложение 2) ;

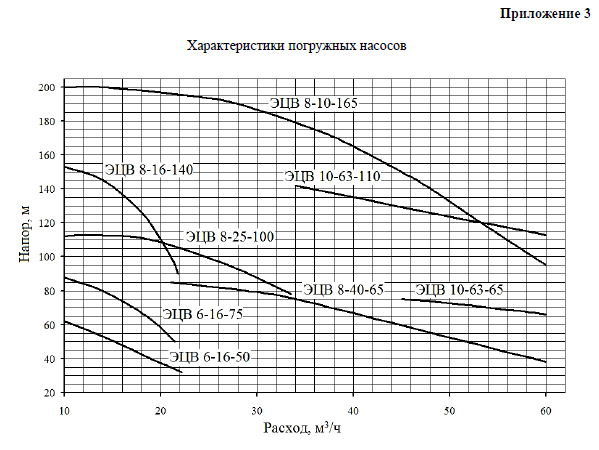

определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса (приложение 3).

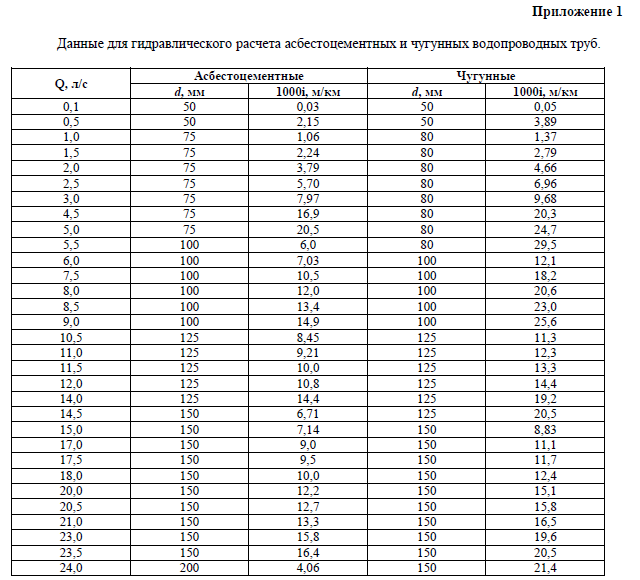

Для расчета потерь напора по длине в трубах на участках водопровода необходимо воспользоваться данными таблиц Ф.А. Шевелева (приложение 1). Рассчитывая трубопроводы, принять местные потери напора составляющими 10% от потерь напора по длине.

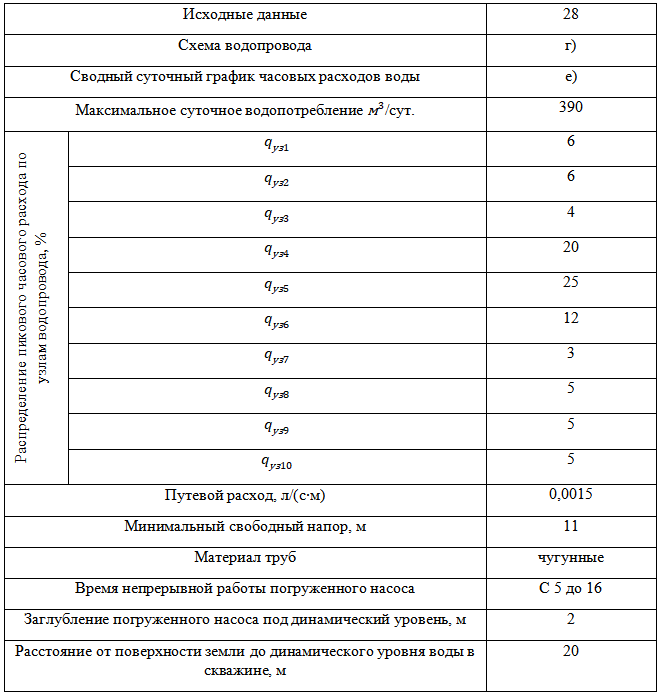

При определении необходимого объема бака водонапорной башни пожарный и аварийный запас принять равными каждый по 10 % от регулирующего объема бака. Высоту бака водонапорной башни принять HР = 3 м. Другие показатели, необходимые для расчета, взять из приводимых рисунков и таблиц.
Ответ
1) Определим пиковый расход, необходимый для расчета работы водопровода в наиболее невыгодных условиях:
где с количество процентов от максимального суточного водопотребления, приходящегося на час максимального водопотребления.
