Условие задачи
Рассчитать тупиковый водопровод, обслуживающий населенный пункт.
Схема водопровода показана на рис. 1., график суточного водопотребления на рис. 2.
Необходимо определить:
- расчетные расходы на участках водопровода,
- диаметр трубопроводов и общие потери напора по участкам,необходимую высоту водонапорной башни;
- используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни;
- определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса.
Для расчета потерь напора по длине в трубах на участках водопровода необходимо воспользоваться данными таблиц Ф.А. Шевелева. Рассчитывая трубопроводы, принять местные потери напора составляющими 10% от потерь напора по длине. При определении необходимого объема бака водонапорной башни пожарный и аварийный запас принять равными каждый по 10 % от регулирующего объема бака. Высоту бака водонапорной башни принять HР = 3 м. Другие показатели, необходимые для расчета, взять из приводимых рисунков и таблиц.

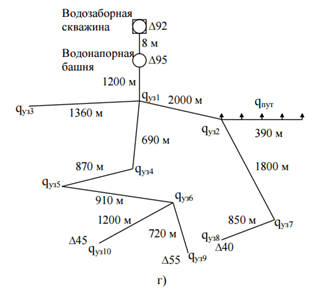

Рисунок 1− Схема водопровода

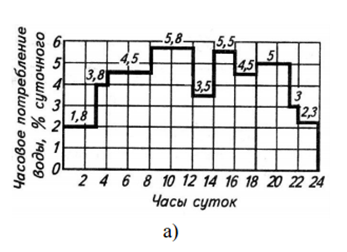

Рисунок 2− График суточного потребления
Исходные данные:
Максимальное суточное водопотребление, Qсут =350 м3/сут.
Таблица 1 − Распределение пикового часового расхода по узлам трубопровода:
Путевой расход, q =0,0021л/(с·м)
Минимальный свободный напор, Нсв =12м
Материал труб: чугун
Время непрерывной работы погружного насоса: с 5 до 20
Заглубление насоса под динамический уровень, Hнд = 8м
Расстояние от поверхности земли до динамического уровня воды в скважине, Hд =100 м.
Ответ
1. Рассчитаем расход для каждого узла в пиковом режиме. Наиболее интенсивное водопотребление наблюдается в период с 8 до 12 часов и составляет qmax = 5,8% от суточного водопотребления.
Вычисляем пиковый расход формуле:
Разбиваем водопроводную сеть на участки. Принимаем, что пиковый расход полностью распределяется между узлами, т.е. в каждом узле из сети вытекает узловой расход, составляющий некот...
