Рассчитать тупиковый водопровод, обслуживающий населенный пункт Схема водопровода показана на рис. 1., график суточного водопотребления на рис. 2.

Необходимо определить: расчетные расходы на участках водопровода, диаметр трубопроводов и общие потери напора по участкам, необходимую высоту водонапорной башни; используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни (приложение 2) ; определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса (приложение 3).

Для расчета потерь напора по длине в трубах на участках водопровода необходимо воспользоваться данными таблиц Ф.А. Шевелева. Рассчитывая трубопроводы, принять местные потери напора составляющими 10% от потерь напора по длине. При определении необходимого объема бака водонапорной башни пожарный и аварийный запас принять равными каждый по 10 % от регулирующего объема бака. Высоту бака водонапорной башни принять H_Р = 3 м. Другие показатели, необходимые для расчета, взять из приводимых рисунков и таблиц.

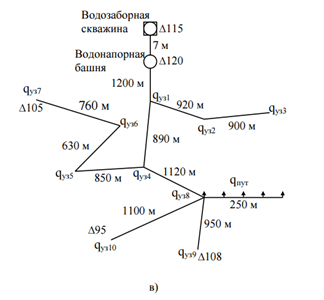

Рисунок 1 − Схема водопровода

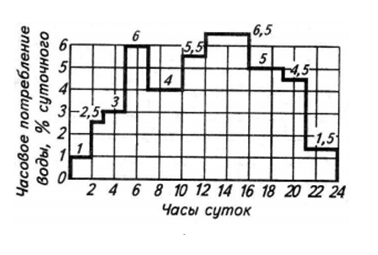

Рисунок 2 − График суточного потребления

Исходные данные:

Максимальное суточное водопотребление, Qсут = 190 м³/сут

Таблица 1 − Распределение пикового часового расхода по узлам трубопровода:

Приложения 2.

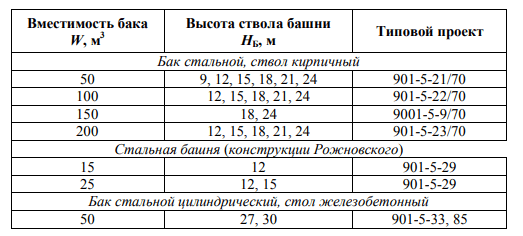

Геометрические размеры типовых водонапорных башен.

Приложение 3

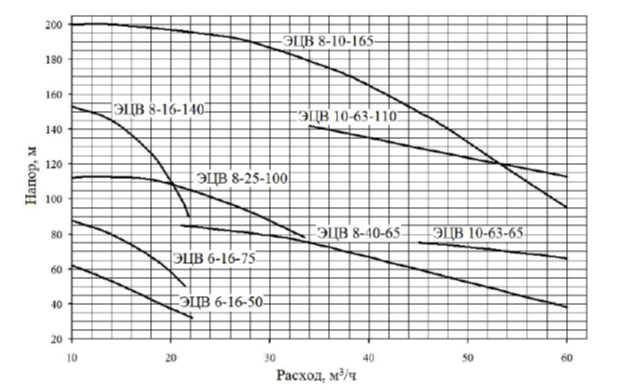

Характеристики погружных насосов
