Рассчитать тупиковый водопровод, обслуживающий населенный пункт Схема водопровода показана на рис. 2., график суточного водопотребления на рис. 1. Необходимо определить: расчетные расходы на участках водопровода, диаметр трубопроводов и общие потери напора по участкам, необходимую высоту водонапорной башни; используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни (приложение 2) ; определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса (приложение 3). Для расчета потерь напора по длине в трубах на участках водопровода необходимо воспользоваться данными таблиц Ф.А. Шевелева (приложение 1). Рассчитывая трубопроводы, принять местные потери напора составляющими 10% от потерь напора по длине. При определении необходимого объема бака водонапорной башни пожарный и аварийный запас принять равными каждый по 10 % от регулирующего объема бака. Высоту бака водонапорной башни принять HР = 3 м. Другие показатели, необходимые для расчета, взять из приводимых рисунков и таблиц.

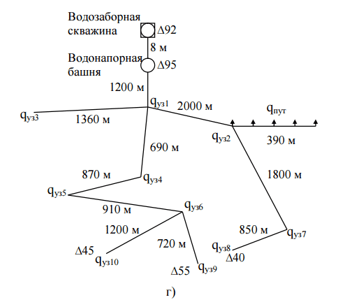

Рисунок 1 − Схема водопровода

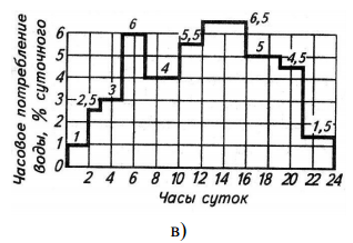

Рисунок 2 − График суточного потребления

Исходные данные:

Максимальное суточное водопотребление,      Qсут = 320 м³/сут

Таблица 1 − Распределение пикового часового расхода по узлам трубопровода:

Путевой расход,                                                             q = 0,0023 л/(с·м)
Минимальный свободный напор,                                Н_св = 9м
Материал труб:                                                               чугун
Время непрерывной работы погружного насоса:       с 6 до 16
Заглубление насоса под динамический уровень,       H_нд = 8 м
Расстояние от поверхности земли до динамического уровня воды в скважине,   H_д =140 м

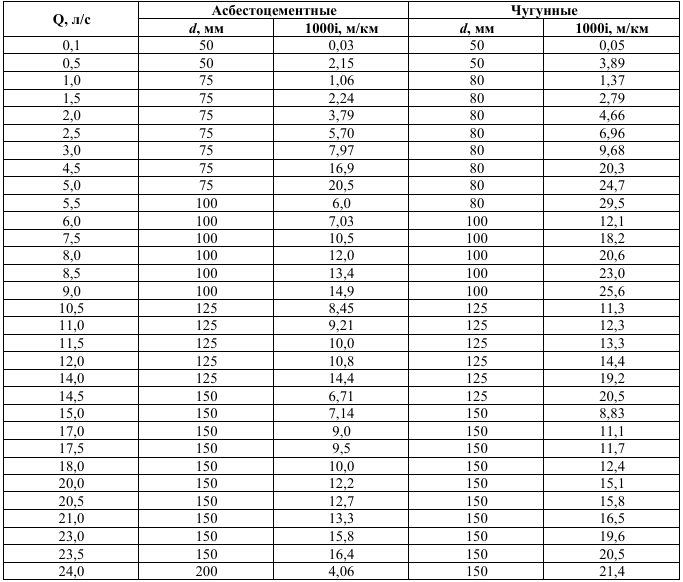

Приложение 1

Данные для гидравлического расчета асбестоцементных и чугунных водопроводных труб.

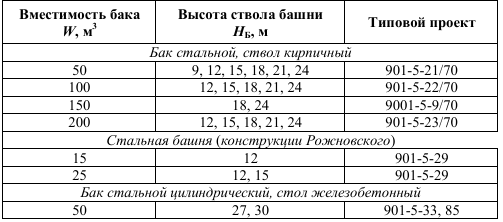

Приложение 2

Геометрические размеры типовых водонапорных башен

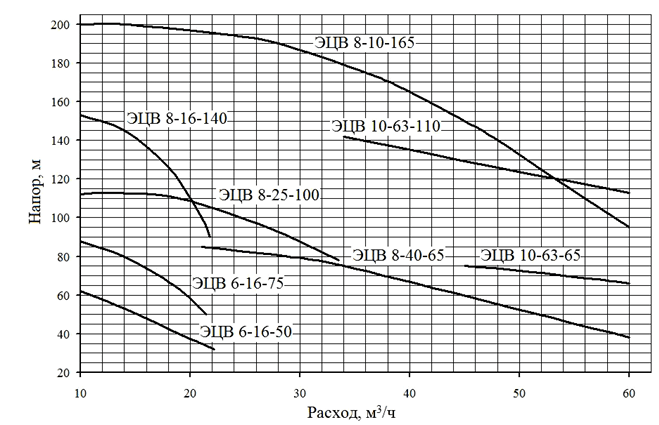

Приложение 3

Характеристики погружных насосов
