Условие задачи

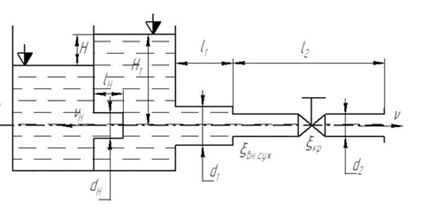

К открытому резервуару с правой стороны подсоединен короткий стальной трубопровод, состоящий из двух участков длиной l1 = 5 м и l2 = 12м, диаметрами d1 = 2∙10-2 м и d2 = 1∙10-2 м и снабженный краном, коэффициент сопротивления которого ζкр = 3. Истечение воды температурой t =10°C происходит по короткому трубопроводу в атмосферу под постоянным напором Н1 = 7 м. С левой стороны присоединен внутренний цилиндрический насадок (насадок Борда) диаметром dн = 1∙10-2 м и длиной lн = 5dн с коэффициентом расхода насадка μн = 0,71 истечение происходит при разности уровней в резервуарах Н.
Определить скорость v и расход Q вытекающей воды из короткого трубопровода, расход через насадок Qн.
Ответ
Дано: l1 = 5 м, l2 = 12 м, d1 = 2∙10-2 м,
d2 = 1∙10-2 м, dн = 1∙10-2 м, Н = 2,5 м,
Н1= 7 м, н = 0,71, кр = 3
= ? Q = ? Qн = ?
Запишем уравнение Бернулли в общем виде:
z- высота центра тяжес...
