Решить следующую задачу по гидравлике. Определить усилие, которое создается поршнем силового цилиндра при работе культиватора.

«Решить следующую задачу по гидравлике. Определить усилие, которое создается поршнем силового цилиндра при работе культиватора.»
  • Гидравлика

Условие:

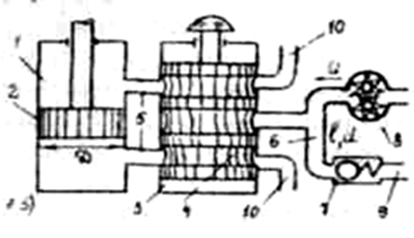

Культиватор-растениепитатель КРСШ-2,8 снабжен гидравлической системой, состоящей из силового цилиндра 1 с поршнем 2 диаметром D = 70 мм, гидрораспределителя 3 с золотником 4, соединенного с силовым цилиндром посредством трубопроводов 5, нагнетательного трубопровода 6 диаметром d = 12,5 мм и длиной l = 10,5 м, предохранительного клапана 7, шестеренного насоса 8 с подачей Q = 115∙10-6 м3/с, давление на выходе которого р=4,2 МПа, и сливных трубопроводов 9 и 10. Удельный вес рабочей жидкости принять γ= 8,62 кН/м3, кинематическую вязкость ν= 0,2 см2/с. Определить усилие N, которое создается поршнем силового цилиндра при работе культиватора. hм = 25%hl.



Решение:

Дано: l = 10,5 м, d = 12,5 мм, = 0,2 см2/с,

= 8,62 кН/м3, D = 70 мм, Q = 115∙10-6 м3/с,

р = 4,2 МПа, hм = 25%hl

N = ?

1. Определим площадь цилиндра по формуле:

2. Площадь сечения нагнетательного трубопровода:
