Решить задачу используя для нахождения сил гидростатического давления и плеч опрокидывающих моментов графическим способом.

Условие:

Определить коэффициент устойчивости подпорной стенки относительно ребра О. Стенка свободно покоится на непроницаемом основании (смотри рис.1).

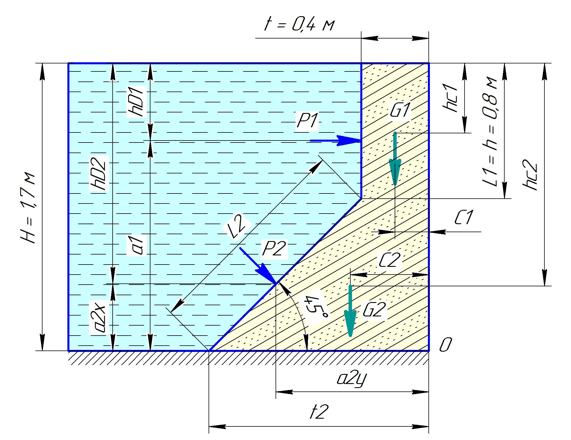

Рис.1

Расчет выполнить для 1м.п. стенки.

Плотность материала стенки ρс=2300 кг/м³.

Плотность воды ρв=1000 кг/м³.

Ускорение свободного падения g=9,81 м/с².

Определить:

1. Силы избыточного гидростатического давления на 1 м.п. длины стенки.

2. Положение центров давления.

3. Запас устойчивости k на опрокидывание подпорной стенки.

Сначала определяем избыточные гидростатические давления на глубинах h и H по формуле абсолютного давления:

P=P₀+gh,

Где Р₀ давление на свободной поверхности жидкости, Па;

gh весовое давление, Па;

Избыточным давлением называют разность абсолютного и атмосферного давления.

Р_изh=gh=1000х9,81х0,8= 7848 Па;

Р_изН=gН=1000х9,81х1,7= 16677 Па;

Р_2х=Р₂sin=15610sin45=11036,3 Н;

Производим геометрические построения (см. рис.2).

В рез...
