Условие задачи

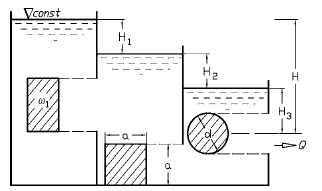

Резервуар разделен на три отсека перегородками, в которых имеются отверстия: в первой перегородке прямоугольное площадью ω1 = 8,5 см2, во второй перегородке — квадратное, примыкающее одной стороной a = 4 см к дну. В наружной стенке отверстие круглое d = 3,0 см. Разность между отметкой уровня воды в первом отсеке и отметкой центра наружного отверстия H = 3,10 м.
Определить расход воды из резервуара и напоры H1, H2 и H3 при установившемся движении в двух расчетных случаях:
1) при истечении воды из наружного отверстия в атмосферу;
2) в случае, если к наружному отверстию присоединен цилиндрический насадок.
Ответ
1) Согласно условию сумма напоров,
причем любой из этих напоров Hi, определяется формулой
Подставляя выражение Hi в исходное уравнение, получим
