Условие задачи

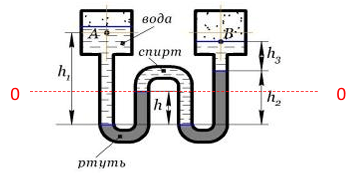

Резервуары А и В частично заполнены пресной водой и газом. Определить избыточное давление газа на поверхности воды закрытого резервуара В, если избыточное давление на поверхности воды в закрытом резервуаре А равно рА, разность уровней ртути в двухколенном дифманометре h, мениск ртути в левой трубке манометра ниже уровня воды на величину h1, в правой трубке — h3 = 0,25h1 высота подъема ртути в правой трубке манометра h2. Пространство между уровнями ртути в манометре заполнено
этиловым спиртом.
Исходные данные:
h = 0,2 м; h1 = 0,7 м; h2 = 0,4 м; рА = 85 кПа
Ответ
Выпишем из Приложения удельный вес жидкостей:
0
ртути Р = 133,4 кН/м3, спирта ж = 7,75 кН/м3, воды в = 9,81 кН/м3
Введем в со...
