Условие задачи

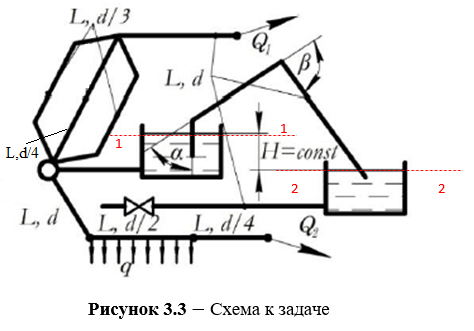

В тепличном комбинате стальные трубопроводы для подачи питательного раствора (кинематическая вязкость ν = 0,01 см2 /с) (рис. 3.3) разветвляются на три участка: последовательный с путевым объемным расходом воды q и объемным расходом Q2, параллельный с объемным расходом Q1, и участок длиной L, толщиной стенки e и объемным расходом Q, в конце которого установлена задвижка (рис. 4.3). Резервуары с питательным раствором сообщаются посредством сифона с углами поворота α и β. Движение в сифоне происходит с разностью напоров − Н. Последовательные и параллельные участки трубопроводов имеют длину L, диаметры d, d/2, d/3, d/4. На одном из участков имеется путевой объемный расход q.
Определить:
1. Повышение давления Δp при внезапном закрытии задвижки.
2. Распределение расхода в параллельных ветвях участка.
3. Потери напора h1, h2, h3 на последовательных участках трубопровода.
Исходные данные:
d = 0,6 м, L = 300 м, Q1×10-2 = 20 м3/с, Q2×10-2 = 12 м3/с, q ×10-2 = 6 л/с, α = 60°, β = 90°, Н = 1,1 м, Q×10-3 = 120 м3/с, е = 8 мм.
Ответ
1. Определим повышение давления p при внезапном закрытии задвижки.
Повышение давления в трубопроводе при внезапном закрытии задвижки можно определить по формуле Жуковского:
где плотность жидкости, кг/м3;
скорость начальная до удара, м/с;
