Условие:

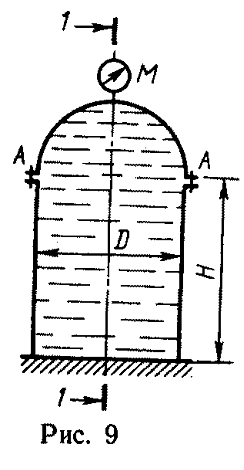

(рис.4). Вертикальная цилиндрическая цистерна с полусферической крышкой до самого верха заполнена жидкостью, плотность которой . Диаметр цистерны D, высота ее цилиндрической части Н. Манометр М показывает манометрическое давление рм. Определить силу, растягивающую болты А, и горизонтальную силу, разрывающую цистерну по сечению 1–1. Силой тяжести крышки пренебречь. Векторы сил показать на схеме.



Решение:

Дано: D = 2,2 м, Н = 4,50 м, = 1220 кг/м3,

pм = 16,2 кПа = 16200 Па

РА-А , Pх?

Силу, разрывающую цистерну по сечению 1-1 определим по формуле:

Рх = Р1 + Р2

где сила Р1, действует на верхнюю, полусферическую часть цистерны, сила Р2 действует на цилиндрическую часть

Р1,2 = pc А,

где pc гидростатическое давление в центре тяжести сечения;

pc = hc,

hc - глубина погружения центра тяжести смоченной площади стенки.

F площадь вертикальной проекции смоченной жидкостью стенки.

Определим манометрическую высоту:

- (избыточное давление)
